一、概述

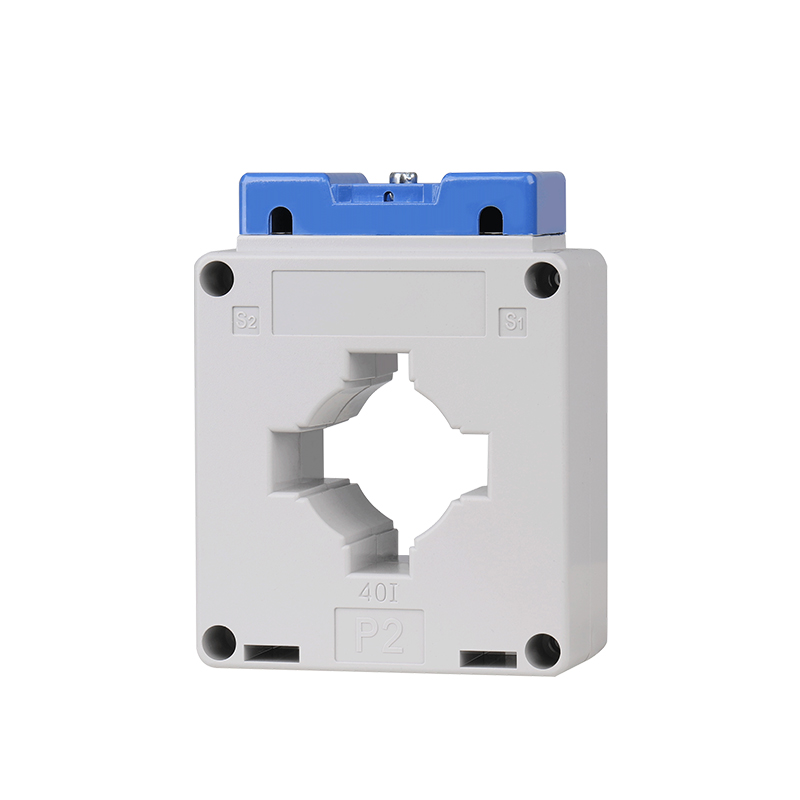

电流互感器主要用于户内，供额定电压为0.66KV及以下，额定频率为50H2的交流电路中作为电流电能测量或继电保护用。产品为塑壳式电流互感器，广泛应用于成套柜体，其安装方法可采用母排固定和底板固定安装方法，适合任意方向安装，一次导线可为母排或电缆。
二、技术参数
| 40I | 额定负荷VA | 穿心匝数 | |||
| 电流比A | 1级 | 0.5级 | 0.5S级 | 0.2级 | |
| 75/5 | 2.5 | / | / | / | 1 |
| 100/5 | 2.5 | / | / | / | 1 |
| 30/5 | 5 | 2.5 | 2.5 | / | 5 |
| 50/5 | 5 | 2.5 | 2.5 | / | 3 |
| 75/5 | 5 | 2.5 | 2.5 | / | 2 |
| 100/5 | 5 | 5 | 5 | / | 2 |
| 150/5 | 5 | 2.5 | 2.5 | / | 1 |
| 200/5 | 5 | 5 | 5 | / | 1 |
| 250/5 | 5 | 5 | 5 | / | 1 |
| 300/5 | 5 | 10 | 5 | / | 1 |
| 400/5 | 5 | 10 | 5 | / | 1 |
| 500/5 | 10 | 10 | 5 | 10 | 1 |
| 600/5 | 10 | 10 | 5 | 10 | 1 |
| 750/5 | 10 | 10 | 7.5 | 10 | 1 |
| 800/5 | 10 | 10 | 7.5 | 10 | 1 |

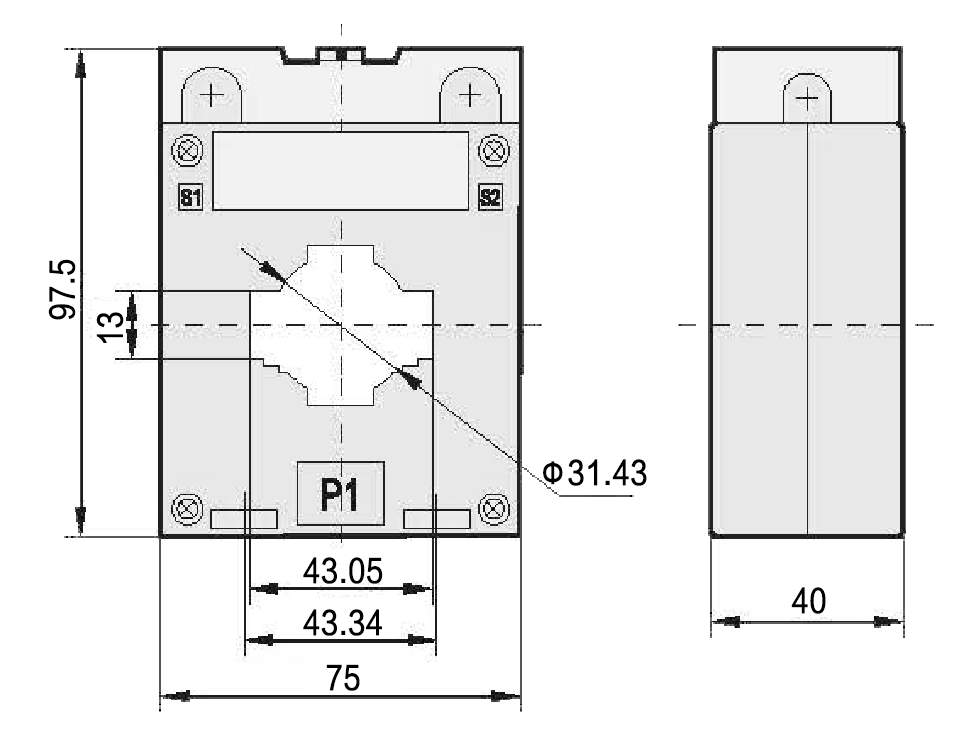

三、产品尺寸
