概述

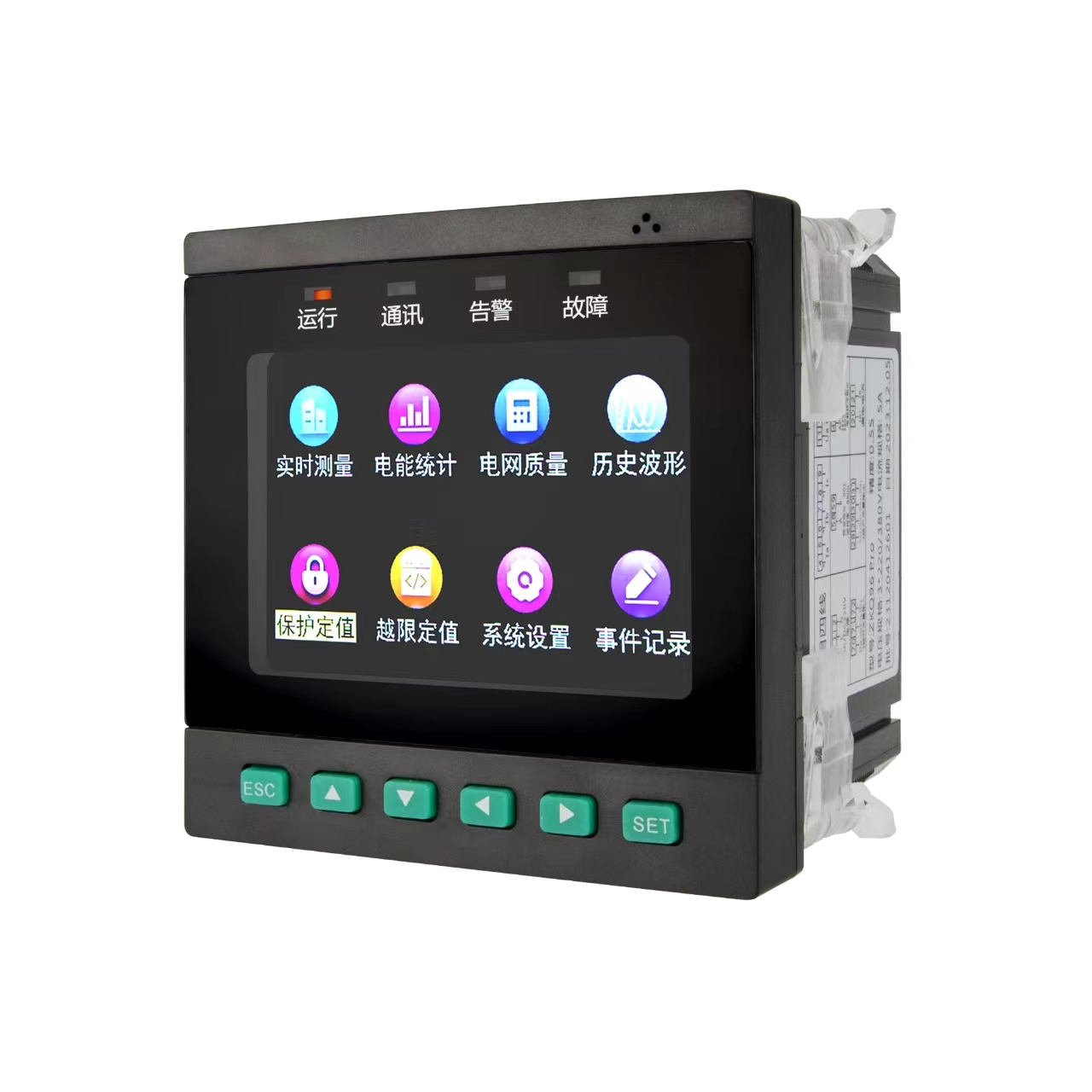

智能型电能质量分析仪是针对电力系统、工矿企 业、公用设施、智能大厦的电力监控需求而设计的高端智能终端,能够帮助对电能质量敏感的用户快速诊断与分析故障。

采用高亮度TFT-LCD彩屏显示,集成了全部电力参数的测量、全面的电能计量和考核管理、多种电力质量分析参数(THDu、THDi、2-63次电压电流谐波、谐波畸变率、电压电流逆相序、电压波峰系数、电话谐波因数THF、电流K系数、频率偏差、电压电流矢量分析、电压电流不平衡度分析等);

带有RS485通讯接口,可选配漏电、最多24路无线测温传感器、最多6路线缆测温传感器;

带开关量输入和继电器输出,可实现断路器开关的“遥信”和“遥控”的功能,非常适合于实时电力监控系统可带时标记录64条SOE事件记录;

可带时标记录最大值和最小值;

具有8级越限告警遥信状态，可实现过压、欠压、过流、不平衡等报警功能,带有两路报警继电器输出，并且可以与开关告 警出口联动;

可直接从电压、电流互感器接入信号,可设置PT/CT变比;

四象限电能计量、复费率电能统计、最大需量统计;

具有历史电量柱状图、总有功功率趋势波形图、正向有功电,能饼图: 时、日、月电能冻结记录功能。
